Заливщики швов

Заливщик предназначен для разогрева, перемешивания и нанесения всех видов битумных мастик при выполнении работ по герметизации трещин и технологических швов в дорожных покрытиях.

Данная установка представляет собой совокупность следующих составных частей:

  • колесное шасси с приводом;
  • котел (кохер) горизонтальный или вертикальный;
  • горелка на жидком или газообразном топливе;
  • устройство для перемешивания битумных мастик или термопластичных материалов;
  • устройство для заливки;

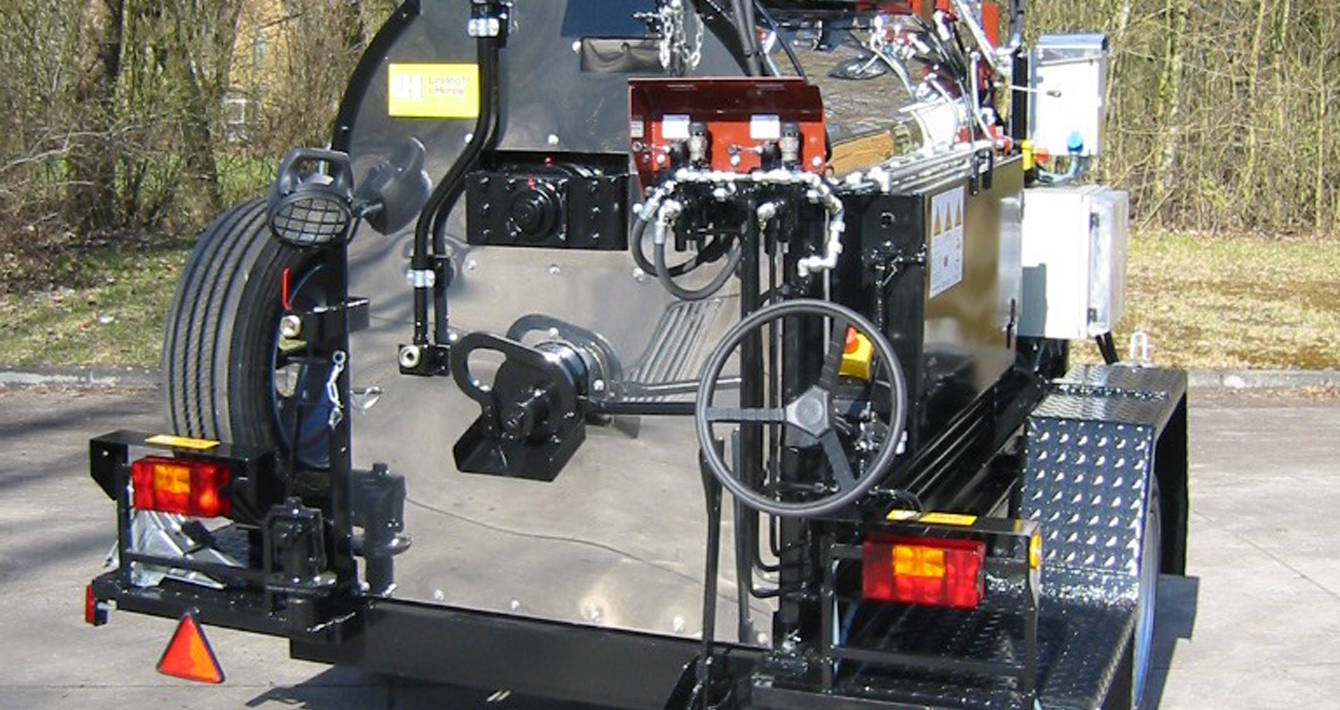

  • пульт управления с электрораспределительным шкафом.

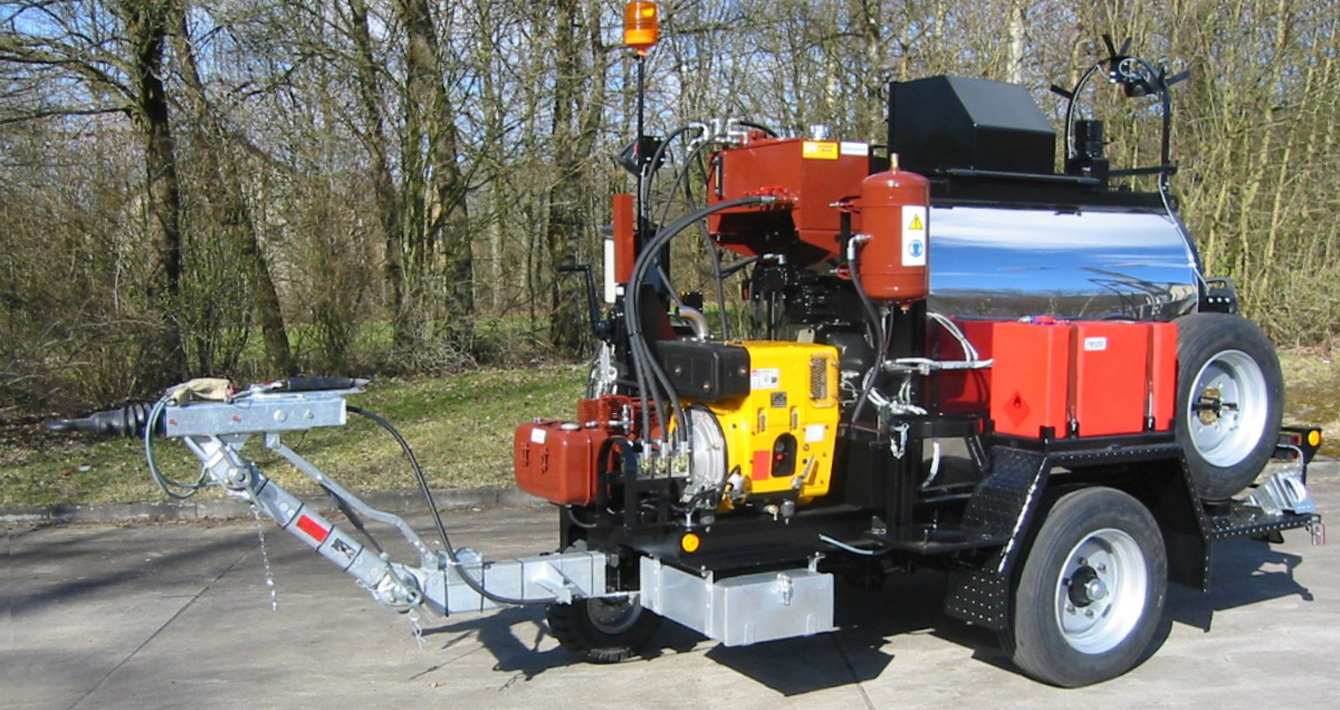

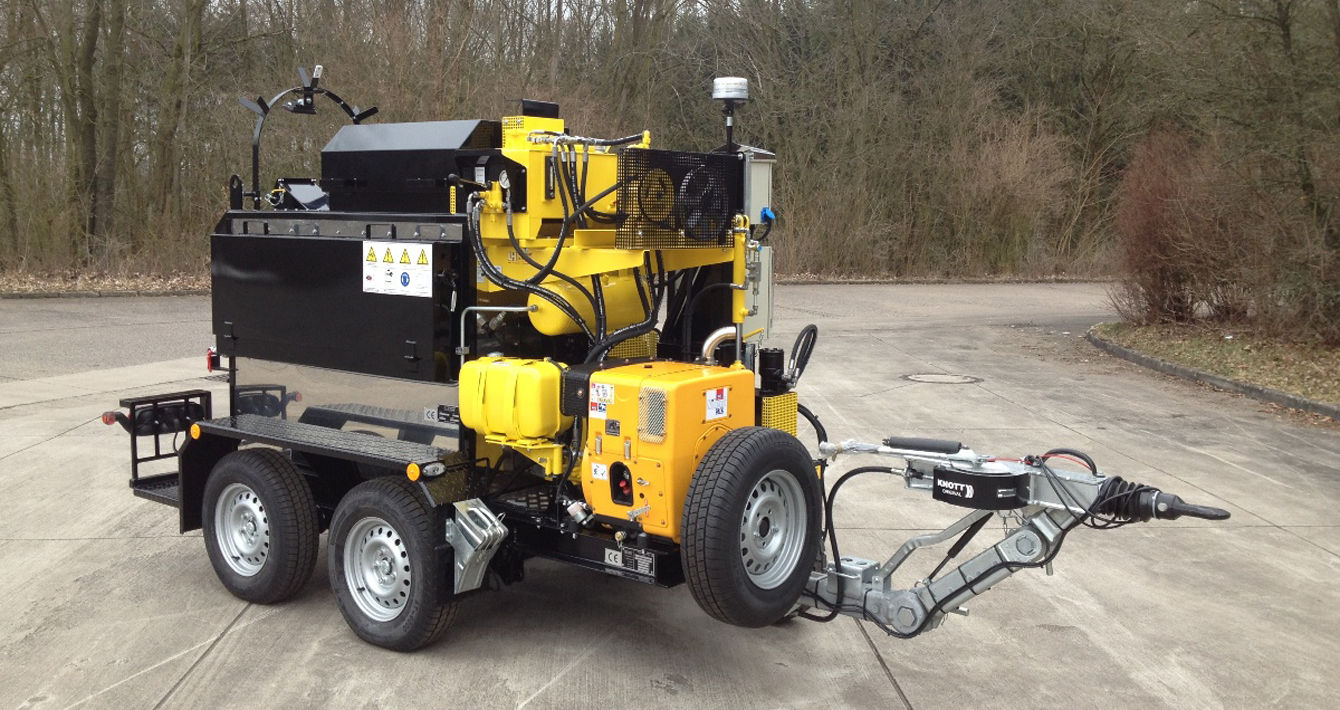

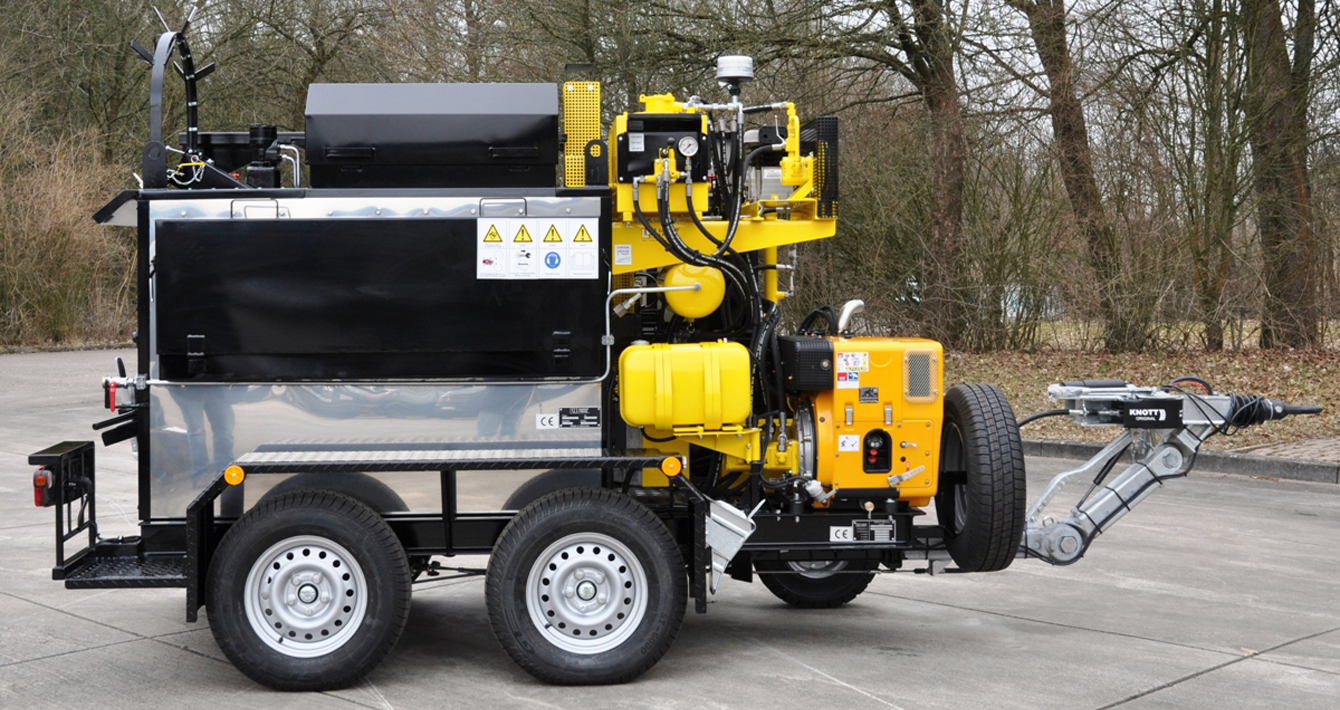

Конструкция выполнена в виде одноосного или двухосного прицепа и может иметь приводное колесо для самостоятельного плавного перемещения в процессе заливки швов битумной мастикой. Заливщик швов компании Linnhoff & Henne GmbH & Co. KG предлагается заказчику с котлом (кохером) вместимостью от 200 до 700 литров. А также предлагается ручной заливщик для небольших объемов работ.

Выпускаемая компанией Linnhoff & Henne GmbH & Co. KG продукция имеет следующие технические характеристики:

ТипLKVG/Ö 02LKVG/Ö 03LKVG/Ö 05LKVG/Ö 07LKTG/Ö 02LKTG/Ö 05LKTG/Ö 07
Вместимость, л200300500700200500700
Длина, мм2.3502.6002.6003.0002.5003.1503.150
Ширина, мм1.4601.4601.7001.7001.4601.6001.800
Ширина, мм1.4001.4001.7501.7501.4001.7001.700
Чистый вес, кг9501.1501.1501.5001.1501.4001.800
Мощность двигателя, кВт5,05,05,05,05,05,05,0

Применение в дорожном строительстве

Заливщик швов битумом буксируется к месту выполнения работ при помощи автомобиля-тягача. После отсоединения тягово-сцепного устройства прицепа оператор запускает дизельный двигатель, с помощью которого опирает прицеп на ведущее колесо с гидравлическим приводом. Ведущее колесо обеспечивает перемещение заливщика швов битумом в нужном направлении с требуемой скоростью. При наличии у прицепа четырех колес два из них поднимаются, что обеспечивает хорошее сцепление ведущего колеса с поверхностью. Ручной заливщик доставляется к месту работ вручную при помощи тележки.

Заливщик снабжен горелкой, которая обеспечивает разогрев и поддержание заданной температуры битумной мастики. Для обеспечения равномерного разогрева и перемешивания битумной мастики оборудование снабжено устройством для перемешивания. Устройство для перемешивания приводится в действие при помощи гидравлического мотора.

Люк с крышкой предназначен для загрузки битумной или термопластичной массы в котел. Как правило, битумные и термопластичные массы поставляются к месту выполнения работ в твердом виде, поэтому для загрузки в котел их необходимо положить на решетку, расположенную в проеме люка, под которой находится регистр с циркулирующим термомаслом, разогретым до высокой температуры. Кусок битумной или термопластичной массы нагревается до температуры плавления и через решетку стекает в котел.

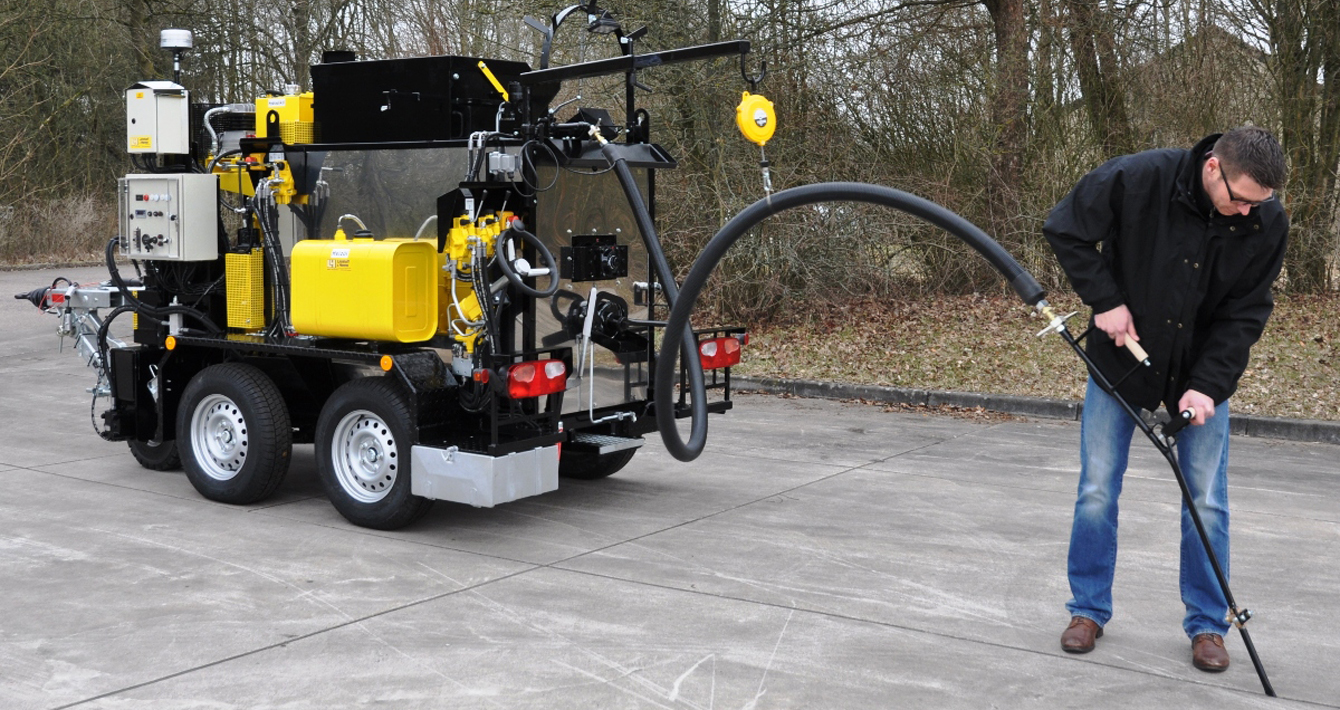

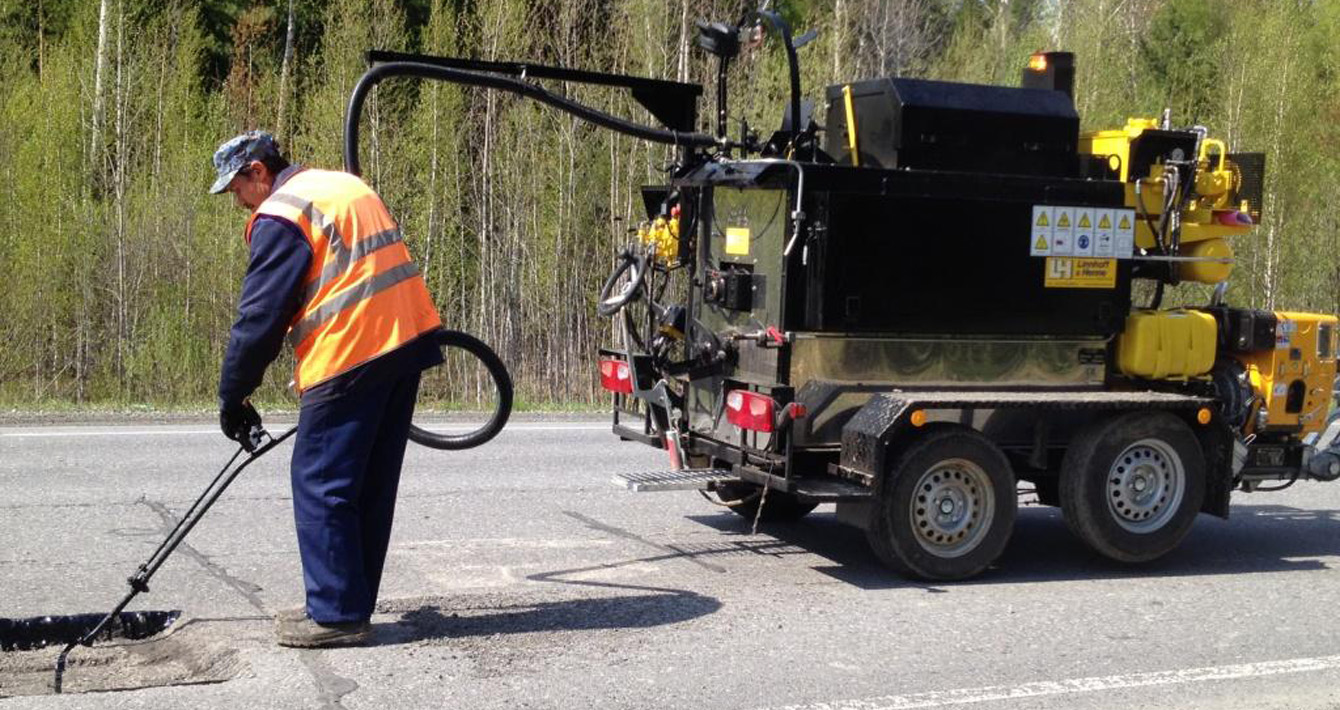

После заполнения котла осуществляется постоянное перемешивание битумной или термопластичной массы до достижения заданной температуры. Разогретая битумная или термопластичная масса с помощью насоса подается в шланг, который заканчивается специальным устройством, называемым пикой. С ее помощью оператор производит заливку швов битумной или термопластичной массой.

Ручной заливщик швов

Для выполнения незначительных объемов работ используется ручной заливщик швов. Он представляет собой небольшую емкость для битумной или термопластичной массы, установленную на тележку. Его можно также использовать совместно с другим оборудование для выполнения работ в труднодоступных местах, куда не может проехать котел большего объема.
